市面上常見的全自動核酸提取儀，主要問題是對氣溶膠污染的預防措施。經友康對氣溶膠散播的大量研究表明，設備運作中交叉污染產生的一大途徑就是——樣本氣泡炸裂或樣本劇烈運動產生的氣溶膠污染。

氣泡爆破后會形成幾十到數百個小液滴，小液滴的尺寸從50微米到500微米不等，對應著的體積分布在6.5e^-8mL~6.5e^-5mL之間。對于濃度大于6.5e⁵copies/mL的陽性樣本，就存在產生氣溶膠污染到其他樣本的風險。如果強陽性樣本，假設病毒濃度為6.5e⁸copies/mL，則一顆小液滴中含有病毒的數目為1~1000個。對于這種由于起泡炸裂所產生的氣溶膠，如果提取的設備沒有經過特別的設計去解決，便會在機器內部殘留和積累，不可避免的會對后面的提取造成影響，造成陽性樣本的交叉污染，嚴重的會形成陰性樣本出現假陽性的結果。

氣泡爆炸瞬間形成小液滴過程

一個氣泡破裂后形成的210個小液滴分散圖

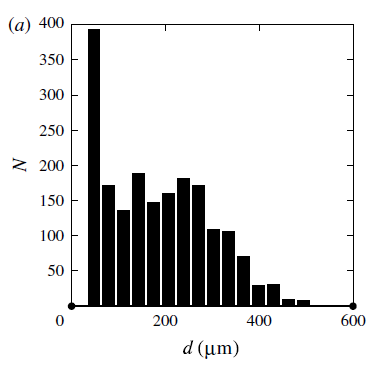

氣泡炸裂形成的氣溶膠直徑分布統計

各種生產商對氣溶膠污染展現的態度不一，有的認為防無可防便任之由之；有的停留在淺顯的避免手段掩耳盜鈴；予獨愛友康之全自動樣本處理與核酸提取工作站，集各家之長，避各家之短，韜光養晦反復試驗后重出江湖，練就天下英雄誰敵手的獨家防氣溶膠污染健全體系。

今天的實驗專題第二彈——氣溶膠污染實驗，帶大家一見分曉。


本設備防氣溶膠污染的最核心設計——上吸風的負壓環境，是能避免假陽性結果的最大安全感來源。

初代版本我們?cè)O(shè)計的下吹風的負壓環境，為什么現在改為上吸風了呢？

原因是通過大量實驗我們發現始終無法避免強濃度樣本的交叉污染，通過測試以及我們對負壓環境風向的模擬，如圖一所示，TIP頭運動是在臺面上面運行，這樣下吹風很容易將氣溶膠吹向工作臺面，導致樣本污染。

鑒于市場上類似設備出現過氣溶膠交叉污染事故，友康采用專用仿真軟件，經數萬次氣溶膠風路仿真模擬驗證。獨創“Deaero”上吸風負壓系統，相較B2級生物安全更加有效阻斷樣本間氣溶膠污染造成的“假陽性”。

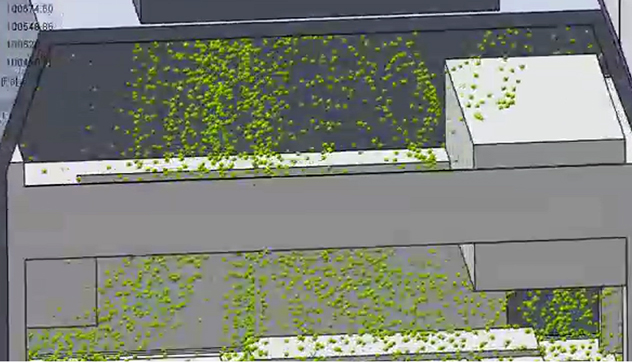

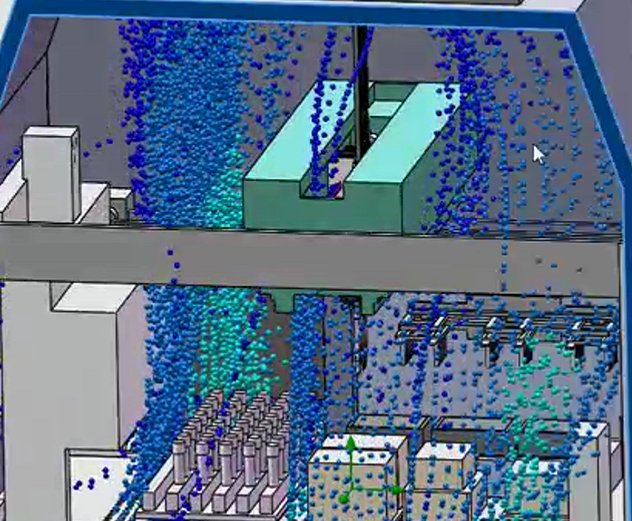

圖一：下吹風模擬圖

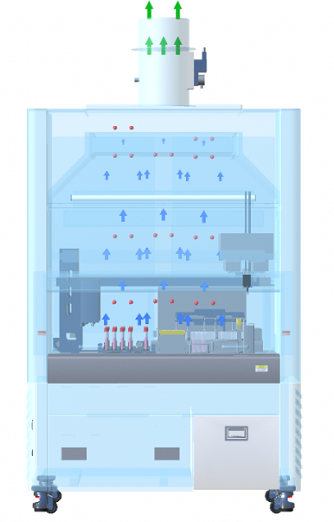

圖二：上吸風風向模擬圖

實驗設計

1）為考驗本提取設備在較為極端的條件下是否會存在交叉污染的情況，采用較多的強陽性樣本與陰性樣本進行交錯擺放，并進行3個批次的重復實驗。

2）一批提取48個樣本，設置其中27個為含病毒樣本，同時設置21個無病毒樣本。

3）陽性樣本的病毒濃度為10⁸copies/mL，核酸檢測 Ct值在18左右。（參考臨床實際陽性樣本中較高的濃度區間）

4）帶有病毒的樣本與空樣本之間交叉間隔擺放，同時設置陽性樣本圍繞陰性樣本（下表中的陰-6樣本）以及陰性樣本圍繞陽性樣本（下表中的2-1樣本）的情況，具體擺放順序如下：

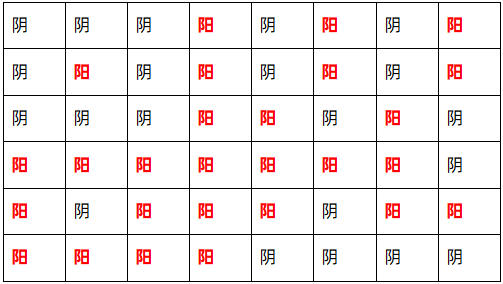

陰性樣本與陽性樣本具體布局：

實驗材料

1：病毒液

配置10⁹copies/mL濃度的陽性病毒液10mL，分裝至27個滅活型病毒采樣管中（友康生物，只含有采樣液，不添加病毒液。）

2：試劑

共需要三種試劑，分別為異丙醇與磁MT0501-7-3產品），每管分裝333μL病毒液，進行對應標號1~27；同時準備21個陰性采樣管珠的混合液14.88mL（包含14.4mL的異丙醇與480μL的磁珠）、純化液38.4mL和洗脫液4.8mL。為保證試劑充足，實際添加各試劑量分別為30mL的異丙醇、1mL的磁珠、純化液100mL和20mL洗脫液。

3：耗材

一輪測試需要耗材：1000uL TIP頭：2盒；100mL試劑槽：3個；96深孔板：4個；磁棒套：6個。

準備實驗
將提純的核酸陰性孔體系構建后放入pcr檢測儀進行檢測，查看檢測結果，為方便追溯，體系構建時將深孔板貼膜留存。

實驗結果

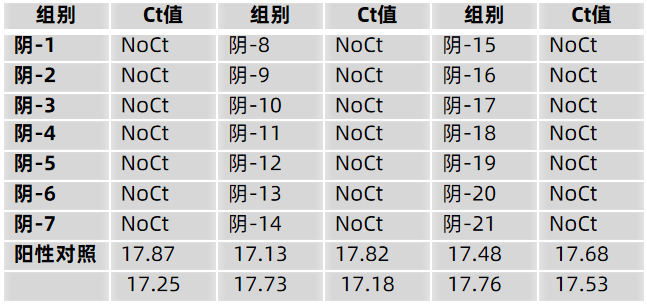

批次一至批次十檢測結果：


實驗結論
經連續十批次驗證證明，強陽性樣本與陰性樣本棋盤式交錯擺放提取后，陰性樣本并未發生氣溶膠污染，說明設備有極強的防氣溶膠污染能力
